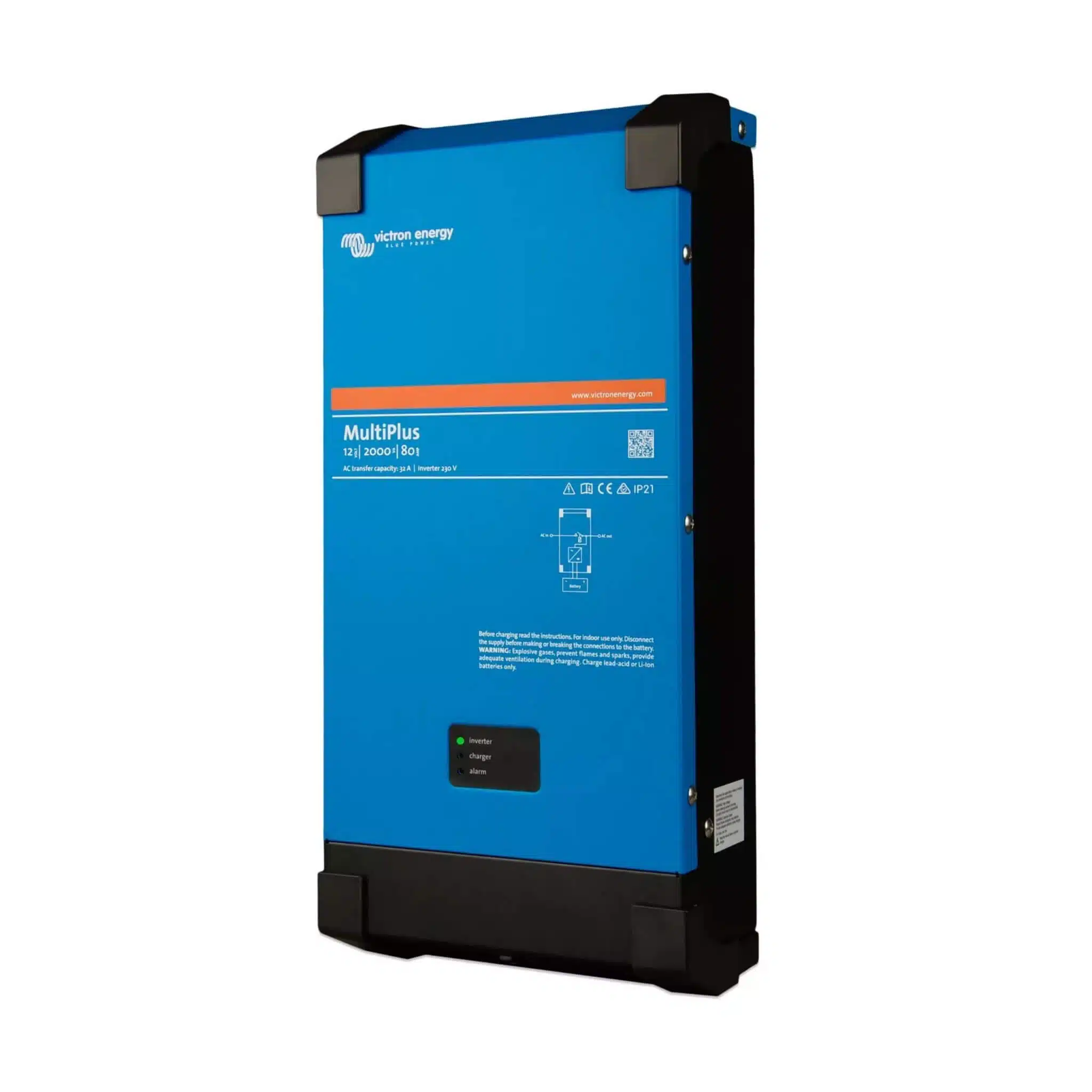

Convertisseur chargeur Multiplus 12/2000/80 Victron Energy

Vous souhaitez charger votre batterie 12V à partir d’une prise 230V ou convertir votre 12V en 230V pour votre van ? Le convertisseur chargeur Multiplus 12/2000/80 de Victron Energy combine ces deux fonctionnalités, vous offrant ainsi une solution pratique et puissante.

Chargeur et Convertisseur 230V Multiplus 12/2000/80  1600W : Double Fonctionnalité

Mode Convertisseur 12V/230V – 2000VA/80A 1660W

Ce boitier vous permet d’avoir du 230V dans votre véhicule à partir de la batterie 12V.

Le convertisseur chargeur Multiplus 12/2000/80 Victron offre trois modes de fonctionnement sélectionnables :

Off : Désactivé, aucune consommation d’énergie
On : Fonctionnement en mode convertisseur
Chr : Fonctionnement en mode chargeur

Il est également possible de commander l’appareil à distance via un interrupteur à trois positions ou un tableau de commande MultiControl.

Gestion Optimisée de l’Énergie avec le Multiplus Victron 12/2000/80

Le MultiPlus Victron combine un chargeur de batterie 12V (80A) et un convertisseur de tension permettant de fournir de l’électricité en 230V à votre installation électrique à bord du van. L’appareil bascule automatiquement (fonction UPS) entre les différentes sources d’alimentation, comme une prise P17. Dès qu’une source d’alimentation externe est détectée, le chargeur commence à recharger les batteries et le convertisseur privilégie la source disponible en moins de 20 millisecondes. Cela permet une continuité parfaite, même pour des équipements sensibles comme les ordinateurs, machine à café et matériel électroportatif. Par exemple, une batterie de 350Ah se recharge complètement en 4h30 avec ce modèle.

En mode Recherche, l’appareil consomme seulement 3W, et se réactive toutes les deux secondes pour vérifier si une charge est nécessaire, garantissant une faible consommation d’énergie.

Ce modèle est équipé d’un convertisseur délivrant une puissance continue de 1600W et une puissance en crête de 3500W, assurant une alimentation stable pour vos appareils. Un relais programmable protège la batterie en désactivant le convertisseur en cas de chute de tension excessive, prolongant ainsi la durée de vie de la batterie.

PowerControl et PowerAssist : flexibilité et puissance supplémentaire

Lorsque votre installation est alimentée par le courant électrique, il est essentiel de ne pas dépasser la capacité de puissance. Grâce à PowerControl, vous pouvez limiter la consommation de votre installation, et le Multiplus ajuste automatiquement la charge des batteries pour éviter les surcharges.

Le PowerAssist optimise la consommation en ajoutant de l’énergie des batteries pour compenser les pics de consommation. Par exemple, si vous branchez un appareil gourmand comme un sèche-cheveux de 1600W à une borne de 6A, le Multiplus 12/2000/80 compensera automatiquement la différence en tirant de l’énergie des batteries.

Mode Chargeur du Victron Multiplus 12/2000/80

Cycle de charge adaptatif en 4 étapes du Multiplus Victron Energy 12/2000/80

Le MultiPlus optimise la recharge des batteries grâce à un système en quatre étapes :

• Bulk : Chargement rapide pour une efficacité maximale.
• Absorption : Stabilisation de la tension et prolongation de la durée de vie des batteries.
• Float : Maintien d’une charge optimale à long terme.
• Veille : Protection contre la surcharge lors des périodes d’inactivité.

En mode chargeur, le Multiplus délivre un courant de 80A. Par exemple, pour une batterie de 350Ah, le temps de recharge complet est de 4h30 (de 0 à 100%).

Installation du Convertisseur Chargeur 2000VA 12V 80A-16A – MultiPlus – Victron Energy

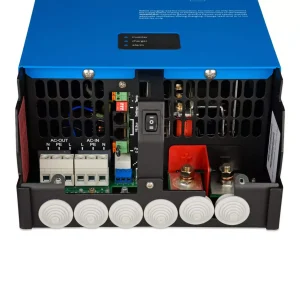

Connexion du Convertisseur Chargeur Multiplus 12/2000/80

Voici nos recommandations pour l’installation du Multiplus 12V/230V – 2000VA/80 :

Câblage recommandé (distance en mètres batterie-Multiplus aller+retour) :

• 25 mm² pour 1 mètre (0,50 mètre aller et 0,50 mètre retour)
• 35 mm² pour 2 mètres
• 50 mm² pour 3 mètres
• 70 mm² pour 5 mètres

Capacité de la batterie recommandée : entre 350Ah et 1000Ah pour un fonctionnement optimal.

Attention, il n’y a pas de fusible interne sur ce modèle ! Fusible recommandé : 300A

Installer un Victron MultiPlus 12/2000/80 en 230 V : mode d’emploi

Voici comment intégrer le MultiPlus dans un système électrique de van ou de fourgon aménagé :

1. Alimentation en 12 V : point de départ du système
   Le Victron MultiPlus reçoit son énergie de la batterie auxiliaire 12 V. Ce branchement s’effectue en reliant la borne + du MultiPlus à celle de la batterie, via une protection (fusible ou disjoncteur). La borne – est à connecter à la masse du système.
2. Connexion au courant secteur 230 V
   Le courant provenant de la prise extérieure P17 entre dans l’installation, est d’abord filtré par un disjoncteur différentiel, puis par un disjoncteur thermique classique (limité à 16 A). Le courant est ensuite dirigé vers l’entrée CA IN du MultiPlus. Veillez à adapter le diamètre des câbles à la puissance et à la longueur du circuit.
3. Sortie CA OUT : distribution vers les équipements
   Le courant sort par la borne CA OUT du MultiPlus. Ce circuit doit être protégé en amont par un disjoncteur différentiel. Ensuite, chaque appareil (prise, chargeur, électroménager) est relié à sa propre ligne, protégée par un disjoncteur spécifique.
4. Prise en compte de la puissance maximale
   Avec sa fonction PowerAssist, le multiplus peut ajouter jusqu’à 1.6 kW.  Il faut donc s’assurer que la section de câble en sortie est suffisante pour supporter cette intensité.

Fonctionnement en mode raccordé (réseau classique) du convertisseur + chargeur Victron Multiplus 12/2000/8

En étant branché à une source secteur standard, le MultiPlus limite sa consommation à 16 A et répartit efficacement cette énergie entre la recharge de la batterie et les besoins de vos appareils.

Fonctionnement au camping (borne limitée) du convertisseur chargeur Multiplus 12/2000/80 Victron Energy

Sur une borne de 6 A comme on en trouve souvent au camping, le MultiPlus complète ce faible apport avec l’énergie de la batterie, assurant une continuité de service.

Fonctionnement en autonomie complète du convertisseur 230V et chargeur batterie 12V Multiplus 12/2000/80

Sans alimentation extérieure, l’installation est alimentée uniquement par la batterie auxiliaire. Le MultiPlus transforme cette énergie pour vous fournir du 230 V selon les besoins.

Configuration du Convertisseur Chargeur Victron 12/2000/80

Le MultiPlus est livré avec des paramètres par défaut. Il est nécessaire d’ajuster ces réglages en fonction de votre batterie en suivant le manuel d’installation. Pour des configurations plus avancées, vous pouvez utiliser VEConfig ou un dongle VE.Bus Smart.

Caractéristiques du Convertisseur Chargeur Multiplus 12/2000/80 Victron Energy

Convertisseur

• Plage de tension d’alimentation : 9.5V à 17V
• Sortie : 230V AC ± 2 % ; Fréquence : 50 Hz ± 0,1 %
• Puissance de sortie continue : 2000 VA
• Puissance de sortie continue à 25°C : 1600 W
• Puissance de crête : 3500 W
• Efficacité max : 93 %
• Consommation à vide : 10W
• Consommation à vide en mode recherche : 3W

Chargeur

• Entrée CA : 187-265 V AC, Fréquence : 45-65 Hz
• Tension de charge en absorption : 14.4V
• Tension de charge en float : 13.8V
• Mode de stockage : 13.2V
• Courant de charge batterie de service : 80A
• Courant de charge batterie de démarrage : 1A
• Sonde de température de batterie : Oui

Général

• Relais programmable : Oui
• Protection : a – g
• Plage de température d’exploitation : -40°C à +65°C (refroidissement par ventilateur)
• Humidité max : 95 % sans condensation

Boîtier

• Raccordement batterie : Écrous M8
• Connexion CA 230V : Bornes à vis 13 mm² (AWG 6)
• Poids : 15.5 kg
• Dimensions (HxLxP) : 506 x 236 x 147 mm

PDF Manuel d’installation du convertisseur chargeur Multiplus 12/2000/80 Victron Energy
